Входное напряжение: 24, 48, 60, 110, 220V DC
Выходное напряжение: 230V AC (220/240V)
Выходная мощность: 1.5 - 5.0 kVA

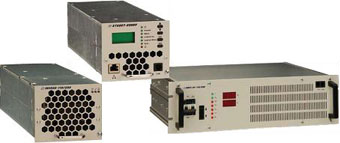

Инверторы серий INV и PWS производятся в виде модулей для монтажа в 19-дюймовый шкаф инверторной системы. Инверторы PWS могут работать как отдельные устройства, так и совместно с электронным переключающим устройством (байпас) UNB и устройством контроля и управления. Серия инверторных модулей INV отличается компактным дизайном.
В 19” конструктиве высотой всего 2U могут размещаться 4 инверторных модуля INV222 (общая выходная мощность соответственно 8.8kVA) либо 3 инверторных модуля INV222 и электронный байпас STS207 (выходная мощность соответственно 6.6kVA).
| Входное напряжение, V DC | |||||||
|---|---|---|---|---|---|---|---|
| Тип модуля | Выходное напряж., V AC | 24 | 48 | 60 | 110 | 220 | Выходная мощность, kVA (cos? 0,8) |
| INV 222 | 1x230 | - | + | + | + | + | 2,2 |
| UNV – 3,3 F | 1x230 | - | + | + | + | - | 3,3 |
| UNV – 5,0 F | 1x230 | - | + | + | + | - | 5,0 |
| PWS – 1,0 F | 1x230 | + | - | - | + | + | 1,0 |
| PWS – 2,5 F | 1x230 | + | - | - | + | + | 2,5 |
| PWS – 5,0 F | 1x230 | - | - | - | + | + | 5,0 |
